插板閥
主要類別：插板閥
發布日期：2019-06-29
瀏覽次數：
◆概述
制造和驗收 :Q/WXF0103-1999
密封試驗： HC型在0.1MPa氣壓下無泄漏。
強度試驗：在 0.359MPa水壓下2min無泄漏。
工作溫度： -20℃+100℃
工作介質：腐蝕性粉末和顆粒物料。
HC型法蘭尺寸:ANSl150LB(或按用戶要求)
安裝形式：垂直管路。
◆主要零件材料
|
代號 |
壓環、滑板、閥桿 |
支架 |
密封圈 |
|
D |
0Cr19Ni9 |
1Cr18Ni9 |
PTFE |
|
P0 |
00Cr19Ni11 |
||
|
R |
0Cr17Ni12Mo2 |
||
|
R0 |
00Cr17Ni14Mo2 |

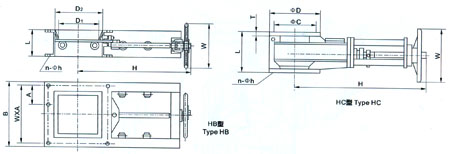

◆ 主要結構尺寸
|
規格 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
D1 |
162×162 |
210×210 |
250×250 |
300×300 |
340×340 |
390×390 |
440×440 |
|
D2 |
200×200 |
250×250 |
300×300 |
350×350 |
400×400 |
450×450 |
500×500 |
|
L |
140 |
140 |
140 |
140 |
140 |
160 |
160 |
|
H |
470 |
575 |
635 |
710 |
802 |
870 |
940 |
|
n-h |
8-14 |
12-14 |
12-14 |
12-16 |
12-16 |
16-16 |
16-16 |
|
W |
240 |
280 |
320 |
320 |
320 |
400 |
400 |
◆ 主要結構尺寸
|
規格 |
L |
H |
W |
C |
D |
T |
n-φh |
|
|
NPS |
DN |
|||||||
|
4 |
100 |
150 |
485 |
250 |
190.5 |
229 |
14 |
8.19 |
|
6 |
150 |
203 |
610 |
250 |
241.5 |
279 |
16 |
8-22 |
|
8 |
200 |
300 |
474 |
300 |
298.5 |
343 |
18 |
8.22 |
|
10 |
250 |
300 |
880 |
350 |
362.0 |
406 |
20 |
12.25 |
