HG5-89上下展式放料閥
主要類別：放料閥
發布日期：2019-06-29
瀏覽次數：
◆執行標準
|
項目 |
壓力溫度等級 |
法蘭連接尺寸 |
檢查和試驗 |
|
標準 |
ANSI B16.34 |
ANSI B16.5 |
APl 598 |
◆性能規范
|
壓力級 |
試驗壓力 |
工作溫度 (℃) |
適用介質 |
|
|
殼體 (液) |
低壓密封 (氣) |
|||
|
150Lb |
3.0 |
0.6 |
≤260 |
≤260 |
|
300Lb |
7.5 |
0.6 |
||
|
600Lb |
15 |
0.6 |
||
|
900Lb |
22.5 |
0.6 |
||
◆主要零部件材料
|
零件名稱 |
閥體、管座 |
閥桿、填料壓套 |
填料 |
支架 |
填料壓蓋 |
|
材料 |
CF8、CF8M、CF3M、 |
18-8系不銹鋼、316、 |
編織石墨 |
碳鋼 |
不銹鋼 |

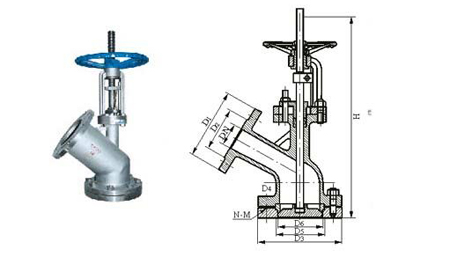

◆主要尺寸表
|
型號 |
壓力級 |
公稱通徑 DN(mm) |
尺寸 (mm) |
|||||||||||
|
(mm×mm) |
(in×in) |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
D7 |
H |
L |
W |
Z-φd |
||
|
I |
150Lb |
50×25 |
2×1 |
108 |
79.5 |
51 |
25 |
60.3 |
54 7 |
51.5 |
715 |
350 |
280 |
4-φ14 |
|
80×25 |
3×1 |
108 |
79.5 |
51 |
25 |
105 |
91 |
82.9 |
725 |
250 |
280 |
4-φ14 |
||
|
100×25 |
4×1 |
108 |
79.5 |
51 |
25 |
132 |
117 |
108.3 |
740 |
350 |
280 |
4-φ14 |
||
|
200×25 |
8×1 |
108 |
79.5 |
51 |
25 |
237 |
223 |
211.5 |
800 |
350 |
280 |
4-φ14 |
||
|
80×50 |
3×2 |
152 |
120.5 |
92 |
50 |
100 |
88.9 |
82.9 |
720 |
300 |
280 |
4-φ19 |
||
|
100×50 |
4×2 |
152 |
120.5 |
92 |
50 |
132 |
117 |
108.3 |
740 |
350 |
280 |
4-φ19 |
||
|
200×50 |
8×2 |
152 |
120.5 |
92 |
50 |
237 |
223 |
211.5 |
800 |
350 |
280 |
4-φ19 |
||
|
300Lb |
150×50 |
6×2 |
165 |
127 |
92 |
50 |
180 |
168. 2 |
155.5 |
770 |
300 |
280 |
8-φ19 |
|
|
600Lb |
50×50 |
2×2 |
165 |
127 |
92 |
50 |
73 |
62 |
49.3 |
745 |
350 |
350 |
8-φ1 8 |
|
|
100×50 |
4×2 |
165 |
127 |
92 |
50 |
130 |
117 |
103.3 |
775 |
350 |
350 |
8-φ18 |
||
|
900Lb |
150×50 |
6×2 |
215.9 |
165.1 |
92.1 |
50 |
195 |
172 |
139.7 |
786 |
350 |
360 |
8-φ25.4 |
|
|
600Lb |
80×80 |
3×3 |
210 |
168 |
127 |
75 |
105 |
88.9 |
77.9 |
1040 |
350 |
500 |
8-φ22 |
|
|
II |
150Lb |
400×50 |
16×2 |
152 |
120.5 |
92 |
50 |
714 |
280 |
4-φ19 |
||||
|
III |
150Lb |
150×150 |
6×6 |
279.4 |
241.3 |
315.9 |
150 |
1315 |
280 |
8-φ22.2 |
||||
