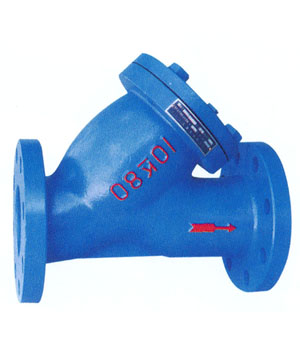

LGH Y型過濾器
主要類別：過濾器
發布日期：2019-06-29
瀏覽次數：
一．用途
Y型過濾器足輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水、油、氣。一般通水網為 18-30目/cm2，通氣網為40N100目/cm2，通油網為 100-480目/cm2，可按用戶要求制作濾網。
二．主要技術參數
|
型號 |
連接 |
公稱 |
耐壓試 |
工作 |
殼體 |
過濾網 |
網眼總 |
|
LGH-10 |
法蘭 |
1.0 |
1.1 |
1.0 |
灰鑄鐵 |
不銹鋼 |
3-4DN |
|
LGH-10 |
內螺紋 |
||||||
|
LGH-16 |
法蘭 |
1.6 |
1.76 |
1.6 |
球墨鑄鐵 |
||
|
LGH-16 |
內螺紋 |
||||||
|
LGH-25 |
法蘭 |
2.5 |
2.75 |
2.5 |
碳鋼 |
||
|
LGH-25 |
內螺紋 |

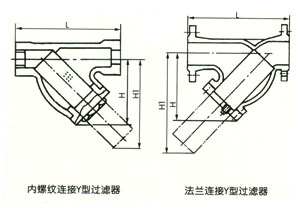

三.主要外形尺寸 (法蘭PN1.0MPa按G134216．4-84標準，PN1.6MPa按GB4216 .5-84標準，PN2．5MPa按GB9113. 4-88標準)
|
公稱通徑 |
尺 寸(mm) |
|||||
|
L |
H |
Hl |
||||
|
螺紋 |
法蘭 |
螺紋 |
法蘭 |
螺紋 |
法蘭 |
|
|
15 |
95 |
140 |
75 |
73 |
105 |
103 |
|
20 |
110 |
150 |
85 |
88 |
123 |
127 |
|
25 |
115 |
160 |
95 |
93 |
140 |
137 |
|
32 |
130 |
180 |
102 |
100 |
152 |
148 |
|
40 |
165 |
200 |
117 |
115 |
170 |
168 |
|
50 |
195 |
230 |
140 |
155 |
174 |
195 |
|
65 |
260 |
198 |
270 |
|||
|
80 |
290 |
210 |
295 |
|||
|
100 |
350 |
250 |
344 |
|||
|
125 |
400 |
305 |
422 |
|||
|
150 |
450 |
358 |
485 |
|||
|
200 |
500 |
450 |
602 |
|||
|
250 |
580 |
503 |
710 |
|||
|
300 |
670 |
578 |
815 |
|||
|
350 |
780 |
598 |
844 |
|||
|
400 |
850 |
618 |
872 |
|||
|
450 |
970 |
693 |
978 |
|||
|
500 |
1000 |
765 |
1080 |
|||
