DJ41Y低溫截止閥
主要類別：截止閥
發布日期：2019-06-29
瀏覽次數：
◆執行標準
|
項目 |
結構長度 |
法蘭標準 |
|
標準 |
ANSIB16.10 |
ANSIB16.5 |
◆主要零件材料
|
零件名稱 |
閥體、閥蓋 |
閥桿、閥瓣 |
填料 |
支架 |
|
材料 |
A352-LCB、 |
A182-F304 |
聚四氟乙烯 |
A216-WCB |
◆主要性能規范
|
型號 |
公稱壓力 |
常溫試驗壓力 P2(MPa) |
低溫密封試驗壓力 |
工作溫度及適用介質 |
||||
|
殼體 |
密封 (氣) |
上密封 |
||||||
|
DJ41Y-150(Lb) |
150 |
3.0 |
0.6 |
2.2 |
0.6 |
-40℃氨、液 |
-101℃乙烯、 |
-196℃甲烷、 |
|
DJ41Y-600(Lb) |
600 |
15.0 |
0.6 |
11.0 |
0.6 |
|||

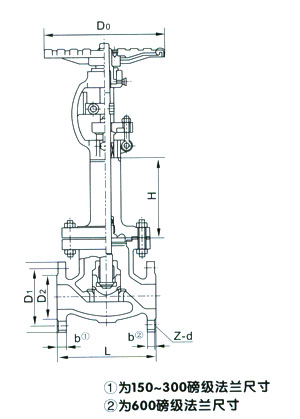

◆主要外形尺寸和連接尺寸
|
公稱壓力 |
公稱通徑NPS |
尺寸 |
||||||||||
|
ln |
mm |
L |
D |
D1 |
D2 |
b |
z-d |
D0 |
H |
|||
|
-46℃ |
-101℃ |
-196℃ |
||||||||||
|
DJ40Y-150Lb |
||||||||||||
|
150 |
2 |
50 |
203 |
152 |
120.5 |
92 |
16 |
4-19 |
224 |
110 |
130 |
170 |
|
3 |
80 |
241 |
190 |
152.5 |
127 |
19 |
4-19 |
250 |
120 |
150 |
190 |
|
|
4 |
100 |
292 |
229 |
190.5 |
157 |
24 |
8-19 |
350 |
130 |
160 |
200 |
|
|
5 |
125 |
356 |
254 |
216 |
186 |
24 |
8-22 |
350 |
130 |
160 |
200 |
|
|
6 |
150 |
405 |
279 |
241.5 |
216 |
26 |
8-22 |
355 |
140 |
170 |
220 |
|
|
8 |
200 |
495 |
343 |
298.6 |
270 |
29 |
8-22 |
400 |
140 |
170 |
220 |
|
|
DJ40Y-600Lb |
||||||||||||
|
600 |
2 |
50 |
292 |
165 |
127 |
92 |
26 |
8-19 |
250 |
110 |
130 |
170 |
|
3 |
80 |
356 |
210 |
168 |
127 |
32 |
8-22 |
400 |
120 |
150 |
190 |
|
|
4 |
100 |
432 |
273 |
216 |
157 |
38 |
8-25 |
400 |
130 |
160 |
200 |
|
|
5 |
125 |
508 |
330 |
266.5 |
186 |
45 |
8-29 |
400 |
130 |
160 |
200 |
|
|
6 |
150 |
559 |
356 |
292 |
216 |
48 |
12-29 |
560 |
140 |
170 |
220 |
|
|
8 |
200 |
660 |
419 |
349 |
270 |
56 |
12-32 |
630 |
140 |
170 |
220 |
|
