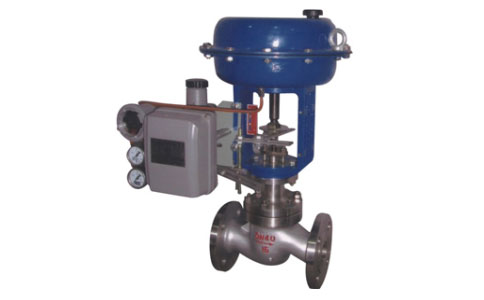

ZJHP精小型氣動薄膜套筒調節閥
主要類別：氣動調節閥
發布日期：2019-06-30
瀏覽次數：
【用途】
ZJHP型氣動單座調節閥形小、體輕、高性能、大容量、是符合IEC標準的新一代通 用調節閥產品。它適用于一般流體介質和工藝條件生產過程控制系統。ZJHP型氣動單座調節閥由氣動多彈簧薄執行機構和低流阻單座組成，新型執行機構高度氏、重量輕、裝校簡便，新型閥體結構緊湊、流道通暢，具有大的流量系數。本產品操作穩定，具有可靠的動作特性，微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。
【結構特點】
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
膜 蓋：A3
波 紋 膜片：丁腈橡膠夾增強滌綸織物
彈 簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
軟密封閥芯：增強聚四氟
【技術參數】
|
公稱通徑DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
|
額定流量系數 Kv |
單座 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
700 |
1100 |
|
|
雙座 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
2700 |
|
|
額定行程L（mm） |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
膜片有效面積Ae（cm2） |
280 |
400 |
600 |
1000 |
1600 |
|||||||||
|
公稱壓力PN（MPa） |
1.6、4.0、6.4 |
|||||||||||||
|
固有流量特性 |
直線、等百分比 |
|||||||||||||
|
固有可調比R |
50：1 |
|||||||||||||
|
信號范圍Pr（KPa） |
20～200、40～200、20～60、60～100、80～240 |
|||||||||||||
|
氣源壓力Ps（MPa） |
0.14～0.4 |
|||||||||||||
|
允許泄漏量 |
Ⅳ級（單座）、Ⅲ級（雙座） |
|||||||||||||
|
工作溫度 t（℃） |
常溫型 |
-20～200、-40～250、-60～250 |
||||||||||||
|
散熱型 |
-40～450、-60～450 |
|||||||||||||
|
高溫型 |
450～650 |
|||||||||||||
|
低溫型 |
-60～-100、-100～-200、-200～-250 |
|||||||||||||
