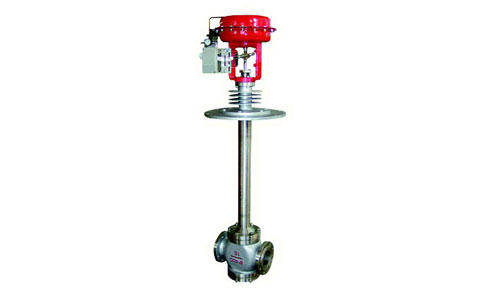

ZMAP（低溫型）氣動單座調節閥
主要類別：氣動調節閥
發布日期：2019-06-30
瀏覽次數：
產品描述
慨述
ZMAP型氣動薄膜單座調節閥是自動控制系統中最常用的氣動疏水閥，它由氣動薄膜執行機構和低流阻調節閥組成。單座適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄露量要求不嚴格的場合；套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感小，適用于壓差較大及泄露量要求不嚴格場合。
技術參數
|
公稱通徑 (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數 Kv |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
公稱壓力 MPa |
1.6 、 4.0 、 6.4 ( 常溫型 ) ； 4.0 、 6.4 ( 中溫型 ) |
|||||||||
|
介質溫度 ℃ |
-20 ～ 200( 常溫型 ) ； -40 ～ 450( 中溫型 ) |
|||||||||
|
流量特性 |
直線 ； 等百分比 |
|||||||||
|
閥體材質 |
可焊高溫用碳素鋼鑄鋼 GB/T12229-1989 ZG270-500 ； JIS SCPH2 |
|||||||||
|
閥芯、閥桿材質 |
不銹鋼 1Cr18Ni9Ti |
|||||||||
|
可調比 |
30 ： 1 |
|||||||||
|
可配附件 |
隔爆型電 - 氣閥門定位器、手輪機構、空氣過濾減壓閥 |
|||||||||
