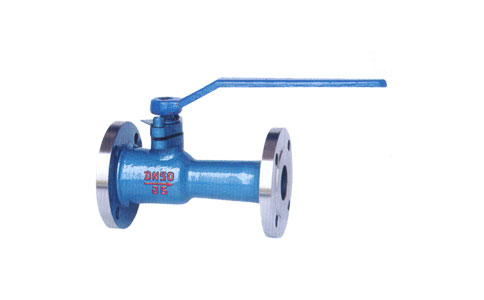

QP41M-16C高溫一體化球閥
主要類別：球閥
發布日期：2019-06-30
瀏覽次數：1010℃
產品描述
| 型 號 |
公稱壓力 (MPa) |
試驗壓力 Ps(MPa) | 工作溫度 (℃) | 適用介質 | ||
|
強度水 (MPa) |
密封水 (MPa) |
氣密封 (MPa) |
||||
| PF·QP41M-10 | 1.0 | 1.5 | 1.1 | 0.6 | ≤300 | 蒸氣、水、油等 |
| PF·QP41M-16 | 1.6 | 2.4 | 1.8 | |||
| PF·QP41M-25 | 2.5 | 4.0 | 2.8 | ≤350 | ||
主要零件材料
| 零件名稱 | 材 料 | |
| PF·QP41M-10/16 | PF·QP41M-25 | |
| 閥體 | HT200 /WCB | WCB |
| 球體 | 不銹鋼 | |
| 閥桿 | 45# | |
| 手柄 | 0235 | |
| 密封圈 | 復合石墨 | |

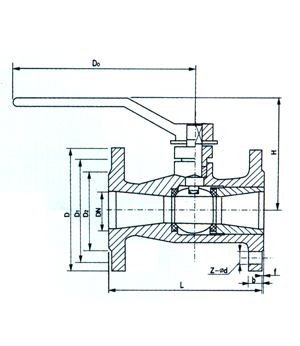

外形尺寸和連接尺寸
| 型號:QP41M-16C | ||||||||
| 公稱通徑 | 尺 寸 (mm) | |||||||
| L | D | D1 | D2 | b | Z-d | H | L0 | |
| 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 160 | 180 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 180 | 200 |
| 40 | 230 | 145 | 110 | 85 | 15 | 4-18 | 220 | 220 |
| 50 | 250 | 160 | 125 | 110 | 16 | 4-18 | 230 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18 | 4-18 | 250 | 280 |
| 80 | 280 | 192 | 160 | 135 | 20 | 8-18 | 280 | 350 |
| 100 | 300 | 215 | 180 | 155 | 20 | 8-23 | 400 | 500 |
| 125 | 325 | 245 | 210 | 185 | 26-3 | 8-18 | 270 | 360 |
| 150 | 350 | 280 | 240 | 210 | 28-3 | 8-23 | 290 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-23 | 320 | 450 |
| 型號:QP41M-25 | ||||||||
| 公稱通徑 | 尺 寸 (mm) | |||||||
| L | D | D1 | D2 | b | Z-d | H | L0 | |
| 25 | 160 | 115 | 115 | 65 | 16 | 4-14 | 160 | 180 |
| 32 | 180 | 135 | 135 | 78 | 18 | 4-18 | 180 | 200 |
| 40 | 230 | 145 | 110 | 85 | 18 | 4-18 | 220 | 220 |
| 50 | 250 | 160 | 125 | 100 | 20 | 4-18 | 230 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22 | 8-18 | 250 | 280 |
| 80 | 280 | 195 | 160 | 135 | 22 | 8-18 | 280 | 350 |
| 100 | 320 | 230 | 190 | 160 | 24 | 8-23 | 400 | 500 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-18 | 270 | 360 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-23 | 290 | 360 |
| 200 | 400 | 335 | 295 | 265 | 30-3 | 12-23 | 320 | 450 |
| 型號:QP41M-40 | ||||||||
| 公稱通徑 | 尺 寸 (mm) | |||||||
| L | D | D1 | D2 | b | Z-d | H | L0 | |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 160 | 180 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 180 | 200 |
| 40 | 230 | 145 | 110 | 85 | 18 | 4-18 | 220 | 220 |
| 50 | 250 | 160 | 125 | 100 | 20 | 4-18 | 230 | 240 |
| 85 | 265 | 180 | 145 | 120 | 22 | 8-18 | 250 | 280 |
| 80 | 280 | 195 | 160 | 135 | 22 | 8-18 | 280 | 350 |
