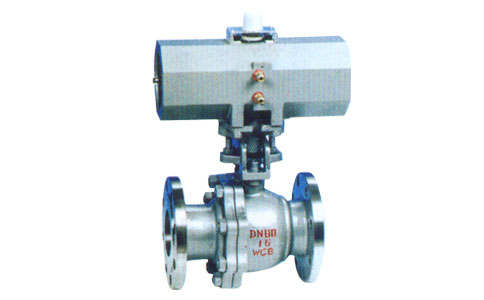

Q641F氣動球閥
主要類別：球閥
發布日期：2019-06-30
瀏覽次數：
產品描述
主要特點:
1、閥門設計為雙斜面式，在彈簧的作用下，具有自動調整閥座與閥體、球閥之間的密封性，使之中、低壓工況下均具有良好的密封性。
2、閥桿與閥蓋接觸部的密封，采用填料片平面與閥桿、閥蓋的凸肓平面間壓實密封，減輕了開啟力矩。
3、閥門為整體頂裝式，不需將閥門從管道上拆下，只要卸下閥蓋即可進行維修或更換零件，使維修更方便。
法蘭連接式
國標 GB9113．3-4-88(PN1.6 、2.5MPa)
1、閥門設計為雙斜面式，在彈簧的作用下，具有自動調整閥座與閥體、球閥之間的密封性，使之中、低壓工況下均具有良好的密封性。
2、閥桿與閥蓋接觸部的密封，采用填料片平面與閥桿、閥蓋的凸肓平面間壓實密封，減輕了開啟力矩。
3、閥門為整體頂裝式，不需將閥門從管道上拆下，只要卸下閥蓋即可進行維修或更換零件，使維修更方便。
法蘭連接式
國標 GB9113．3-4-88(PN1.6 、2.5MPa)

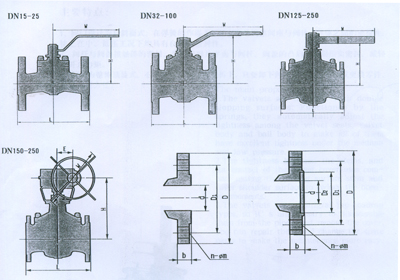

| 公稱通徑DN | d | E | H | W | E | 法蘭尺寸 PN1.6MPa | 法蘭尺寸 PN2.5MPa | 重量kg | ||||||||
| D | D1 | b | n | m | D | D1 | b | n | m | |||||||
| 15 | 14 | 130 | 100 | 140 | 9 | 65 | 14 | 1 | 14 | 95 | 65 | 14 | 4 | 14 | 2.75 | |
| 20 | 19 | 152 | 100 | 140 | 105 | 75 | 16 | 4 | 14 | 105 | 75 | 16 | 4 | 14 | 3.25 | |
| 25 | 25 | 160 | 100 | 140 | 115 | 85 | 16 | 4 | 14 | 115 | 85 | 16 | 4 | 14 | 3.9 | |
| 32 | 32 | 165 | 120 | 190 | 140 | 100 | 18 | 4 | 18 | 140 | 100 | 18 | 4 | 18 | 7.25 | |
| 40 | 38 | 165 | 120 | 190 | 1S0 | 110 | 18 | 4 | 18 | 150 | 110 | 18 | 4 | 18 | 8.6 | |
| 50 | 51 | 178 | 140 | 230 | 165 | 125 | 20 | 4 | 18 | 165 | 125 | 20 | 4 | 18 | 11.1 | |
| 65 | 64 | 222 | 180 | 320 | 185 | 145 | 20 | 4 | 18 | 185 | 145 | 22 | 8 | 18 | 22.5 | |
| 80 | 76 | 241 | 210 | 320 | 200 | 160 | 20 | 8 | 18 | 200 | 160 | 24 | 8 | 18 | 25 | |
| 100 | 102 | 305 | 220 | 450 | 220 | 180 | 22 | 8 | 18 | 235 | 190 | 24 | 8 | 22 | 35 | |
| 125 | 127 | 381 | 230 | 800 | 250 | 210 | 22 | 8 | 18 | 270 | 220 | 26 | 8 | 26 | 75 | |
| 150 | 152 | 403 | 320 | 450* | 110 | 285 | 240 | 24 | 8 | 22 | 300 | 250 | 28 | 8 | 26 | 46 |
| 200 | 203 | 502 | 380 | 660* | 130 | 340 | 295 | 24 | 12 | 22 | 360 | 310 | 30 | 12 | 26 | 197.5 |
| 250 | 254 | 568 | 420 | 660* | 130 | 405 | 355 | 26 | 12 | 26 | 425 | 370 | 32 | 12 | 30 | 285 |
