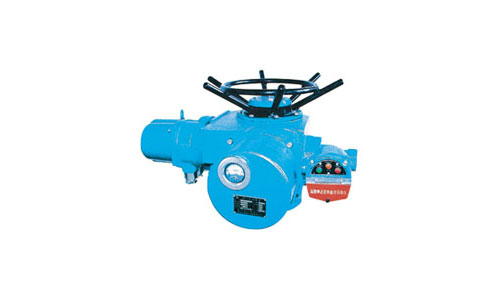

多回轉閥門電動裝置
主要類別：執行器及附配件
發布日期：2019-06-30
瀏覽次數：
一、特點
按輸出作用力分：有轉矩型和推力型。
本產品的性能符合JB/T8528—1997《普通型閥門電動裝置技術條件》的規定。防爆型的性能符合GB3836.1—2000《爆炸性環境用防爆電氣設備通用要求》，GB3836.2—2000《爆炸性環境用防爆電氣設備隔爆型電氣設備“d”》及JB/T8529—1997《隔爆型閥門電動裝置技術條件》的規定。并經國家防爆電氣產品質量監督檢驗測試中心檢定，取得了防爆合格證。

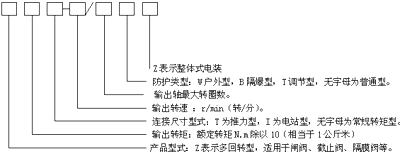

二、型號表示方法
型號示例：
1.Z30I—18/50W表示輸入轉矩300N.m（30Kgf.m），電站型接口，輸出轉速18r/min（18轉/分），最大轉圈數50，戶外型。
2.Z45T—24/120B表示轉矩450N.m（45kgf.m），推力型接口，輸出轉速24r/min（24轉/分），最大轉圈數120，隔爆型。
3.Z120—24/80TZ：表示輸出轉矩1200N.m（120Kgf.m），輸出轉速24r/min，最大轉圈數80圈，整體調節型。
三、工作環境和特點
1.電源：電機為三相交流，380V（特殊訂貨660V或220V），50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2.環境溫度：-20～+60℃（特殊訂貨-60～+80℃）。
3.相對濕度：≤90%（25℃時）。
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所 ；防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。（詳見GB3836.1）
5. 防護等級：IP44～IP68
四、主要技術參數
|
型號規格 |
額定轉距（N.m） |
公稱推力（KN） |
最大閥桿直徑 |
最大轉圈數(圈) |
手動速比 |
輸出轉速(r/min) |
電機 |
||
|
型號 |
功率 |
電流(A) |
|||||||
|
Z5 |
50 |
20 |
28 |
80 |
1：1 |
12 |
YDF112 |
0.12 |
0.7 |
|
Z10 |
100 |
40 |
28 |
80 |
1：1 |
24 |
YDF212 |
0.25 |
1.3 |
|
36 |
YDF221 |
0.37 |
1.6 |
||||||
|
Z15 |
150 |
40 |
28 |
80 |
1：1 |
24 |
YDF222 |
0.37 |
1.6 |
|
36 |
YDF222 |
0.55 |
2.4 |
||||||
|
Z20 |
200 |
100 |
40 |
80 |
1：1 |
18 |
YDF221 |
0.37 |
1.6 |
|
Z30 |
300 |
100 |
40 |
80 |
1：1 |
18 |
YDF222 |
0.55 |
2.4 |
|
Z45 |
450 |
150 |
48 |
120 |
1：1 |
24 |
YDF311 |
1.1 |
3.4 |
|
20：1 |
36 |
YDF312 |
1.5 |
4.5 |
|||||
|
Z60 |
600 |
150 |
48 |
120 |
1：1 |
24 |
YDF312 |
1.5 |
4.5 |
|
20：1 |
36 |
YDF321 |
2.2 |
6.5 |
|||||
|
Z90 |
900 |
200 |
60 |
120 |
1：1 |
24 |
YDF321 |
2.2 |
6.5 |
|
25：1 |
36 |
YDF322 |
3 |
9 |
|||||
|
Z120 |
1200 |
200 |
60 |
120 |
1：1 |
24 |
YDF322 |
3 |
9 |
|
25：1 |
|||||||||
|
Z180 |
1800 |
325 |
70 |
150 |
25：1 |
24 |
YDF411 |
4 |
11 |
|
36 |
YDF412 |
5.5 |
14 |
||||||
|
Z250 |
2500 |
325 |
70 |
150 |
25：1 |
24 |
YDF412 |
5.5 |
14 |
|
Z350 |
3500 |
700 |
78 |
120 |
25：1 |
18 |
YDF421 |
7.5 |
19 |
|
Z500 |
5000 |
700 |
78 |
120 |
25：1 |
18 |
YDF422 |
10 |
26 |
注：如用戶需要，本廠可提供其它的轉速
五、訂貨須知
1．請按型號表示方法寫明型號,開、關向所需轉矩必須分別說明,若不說明則按本廠規定提供。
2．環境具有爆炸性氣體必須說明，并必須符合本說明書中防爆標志的規定。
3．請寫明連接尺寸標準,閥桿直徑及伸出長度,若連接尺寸與本說明書不符,可與本廠協商解決。
4．手輪順時針旋轉為關閥,如與此相反必須說明。
5．推力型的閥桿螺母螺紋一般由用戶加工，本廠只加工一預制孔。若需本廠加工，請?zhí)峁┞菁y的尺寸。
6．本廠還可按用戶要求,提供其他轉速的電動裝置
