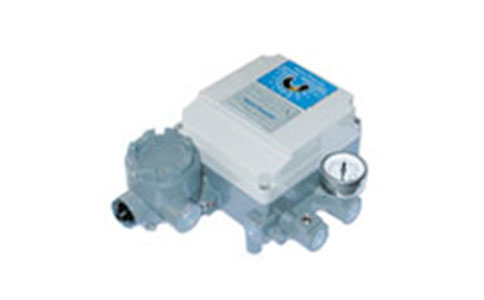

P1000電氣閥門定位器
主要類別：執行器及附配件
發布日期：2019-06-30
瀏覽次數：
概要
EP-1000型電氣閥門定位器與執行機構配套使用，從控制器或控制系統中接受4-20mA.DC的電流信號，轉換成空氣壓力，輸送到與之配套的氣動執行機構，從而來氣動偏心旋轉閥門的位置。
特點
1、在5～00HZ范圍內無共振現象
2、正作用和反作用，單作用和雙作用之間可方便轉換。
3、對于小型執行機構可通過縮小定位器的節流也來防止振動。
4、空氣消耗量少，經濟性好。
5、不用更換零件就可以實現1/2范圍內的分程控制。

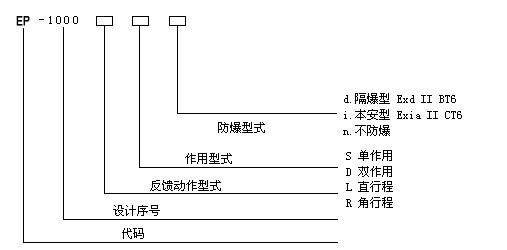

標準規格
技術參數
基本誤差：±1%（單作用）；±2%（雙作用）
回 差： 1%（單作用）； 2%（雙作用）
死 區：0.4%（單作用）；0.8%（雙作用）
額定行程：0～10～100)mm [角行程 (轉角行程) 0～(50°～90°)]
氣源壓力：0.14～0.55Mpa
輸入信號：4～20mA.DC(常規);0～10mA.DC,4～12mA.DC,12～20mA.DC,0～5mA.DC,5～10mA.DC
輸出壓力：0.02～0.5MPa
耗 氣 量：單作用氣動疏水閥：3L/min(供氣0.14MPa)；雙作用執行器：15L/min(供氣0.55MPa)
輸出特性：線性
環境溫度：本質安全型為-40～+60℃、隔爆型 -20 ～ +60℃
相對濕度：5%～100%
防爆型式（等級）：隔爆型(Exd II BT6);本質安全型I(Exia II CT6)
輸入阻抗：4～20mA.DC/280±10Ω(20℃時)
0～10mA.DC/950±30Ω(20℃時)
氣源接口：ZG1/4
電源接口：G1/2 電纜引入裝置為ECN系列-G1/2(GYB02569u)
外殼材料：鋁合金 噴涂工藝處理
外形尺寸：221×166.5×117.5(mm) 直行程 221×166.5×113.5(mm) 角行程(長×寬×高)
重 量：2.8Kg
EP1000L帶信號反饋
1. 簡介
閥門位置反饋?zhàn)兯推魇菫楣I(yè)自動化而設計的.它將閥門開度的位移信號轉換為兩線制的4-20mA直流電流號,供計算機或工業過程控制系統使用.直接安裝在定位器的接線合內,適用于獨立安裝在外部,適用于各類直行程和部分回轉的閥門驅動裝置。
2. 技術指標
|
工作電源 |
Vcc DC24V |
|
信號輸出 |
DC4-20mA(兩線制) |
|
負載能力 |
電阻性0-1000歐姆(包括信號電纜電阻) |
3.調節方法
A.零點調節(ZERO)
逆時針轉動電流變大.
B.滿度調節(SPAN)
順時針轉動電流變大.
C.來回對零點,滿度電位器進行調整,即可達到要求.
